ＰＣ水冷

最初に水が通るパソコンです。無音化を目指しましたがメモリーやチップセットを考慮して現在はケースと電源の２ファンです。
背面に注水チューブと排水チューブが２本つながっています。

内部の配管はＣＰＵブロックとＧＰＵブロックのみでポンプやラジエターはなくシンプルです。アルミ製ブロックはさび止めの効いたクーラントとは違いすぐにサビたので銅製に換えました。

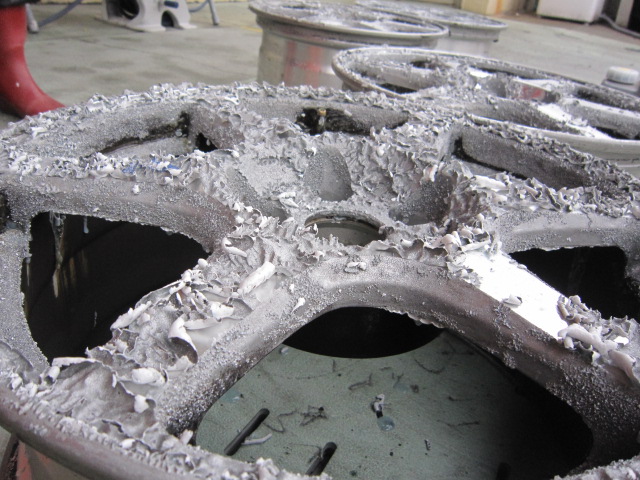

銅製は表面が黒ずみますがアルミのホップコーンのようにサビが膨張成長することもなく安定しています。ＯＣも良く伸びます。

次に水が通るパソコンです。
特長的な側面の４０ｃｍのファンはまるでクーラーの室外機ですがエアフローの観点からも静音化の観点からも優れた免品です。

オーバークロックはそれなりに伸びますが、１号機のぬるい排水を使いますので多少不利です。またチューニングの時は１号機を起動し、さらに負荷をかけた状態で行います。

内部パーツは１号機のお下がりで水冷構成も１号機と同様です。
排水は天井裏へともどします。

チューブは棚裏から天井裏へ通し水源のトイレへと向かいます。
トイレと言っても汚い話しではなくトイレの上水管から水を少し分けてもらい使い終わったら排水経路にもどします。
したがって部屋に近ければお風呂でも台所でもかまいません。

出来るだけ廃熱効率を高めるため注水ューブと排水チューブが接触しないようにはわします。

透明のチューブは配管も目立たないのでといもいいですね。
タンクの定量を超えた水は便器に出ますので心配入りません。

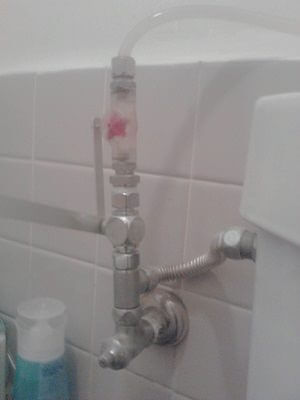

トイレの配管にＴ字管で割り込みバルブで流水を制御します。

水を長く止めると何故かブロック内に気泡が生じるため冷却効率を損なわないように時々流れを強く出し気泡抜きをします。

ブロック内部はヒート板に水を押し当てる流水抵抗がありますので水圧が加わらないようにバルブはゆっくり開くようにします。

コア温度は循環水冷で４５℃なので２６℃はかなりの効果です。
排水は汚れてる訳ではないので何か利用できないかと思います。

運用して約３年経ちますがメンテナンスフリーで満足しています。
しかし冬になるとチューブやブロックに想定外の結露が生じ、天井にシミができて困惑しました。
暖房した部屋の天井裏に冷たいチューブを通せばどうなるか考えの及ばない自分が情けないです。

分かっていれば対策を施したのですが配管後では難しく今は水量を極力抑えて結露を回避しています。

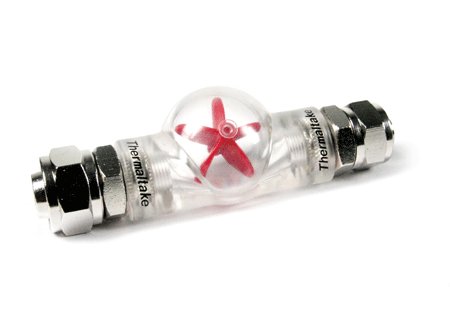

しだがって流水チェッカーは水量を調節しやすいようにトイレに移動しました。→

以上、参考になれば幸いです。「掛け流し水冷」をご検討の方はくれぐれも自己責任でお願いします。
※２０１４．４＞２号機の２階移転にともない、結露対応で天井裏の注水側チューブにクーラー室外機用断熱チューブ（２ｍ４５０円×３）を通しました。冬が楽しみです。
